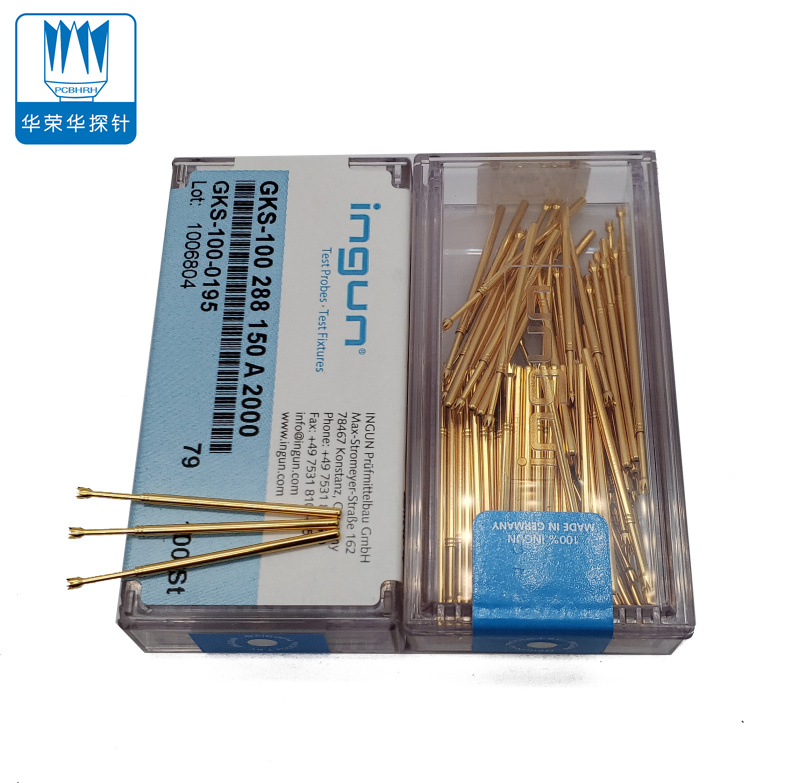

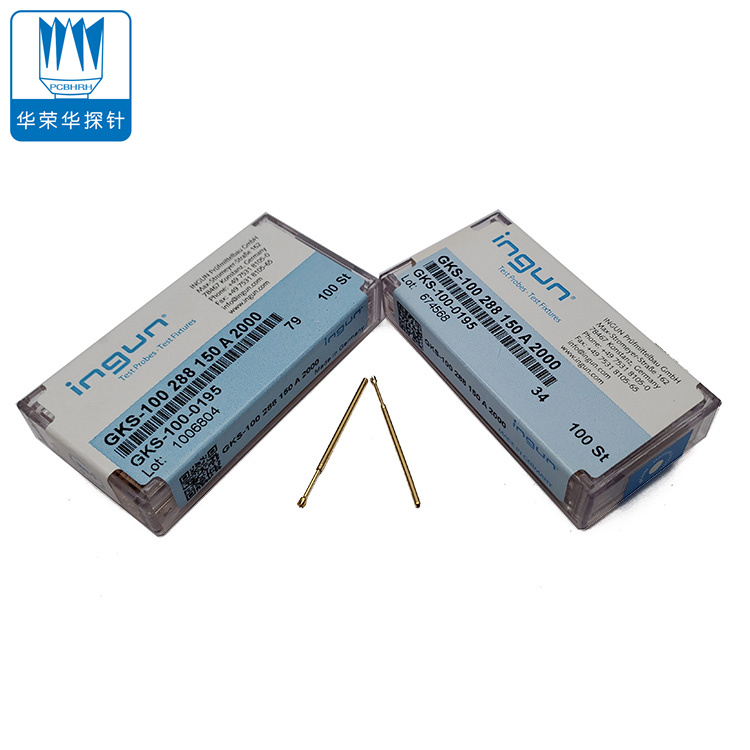

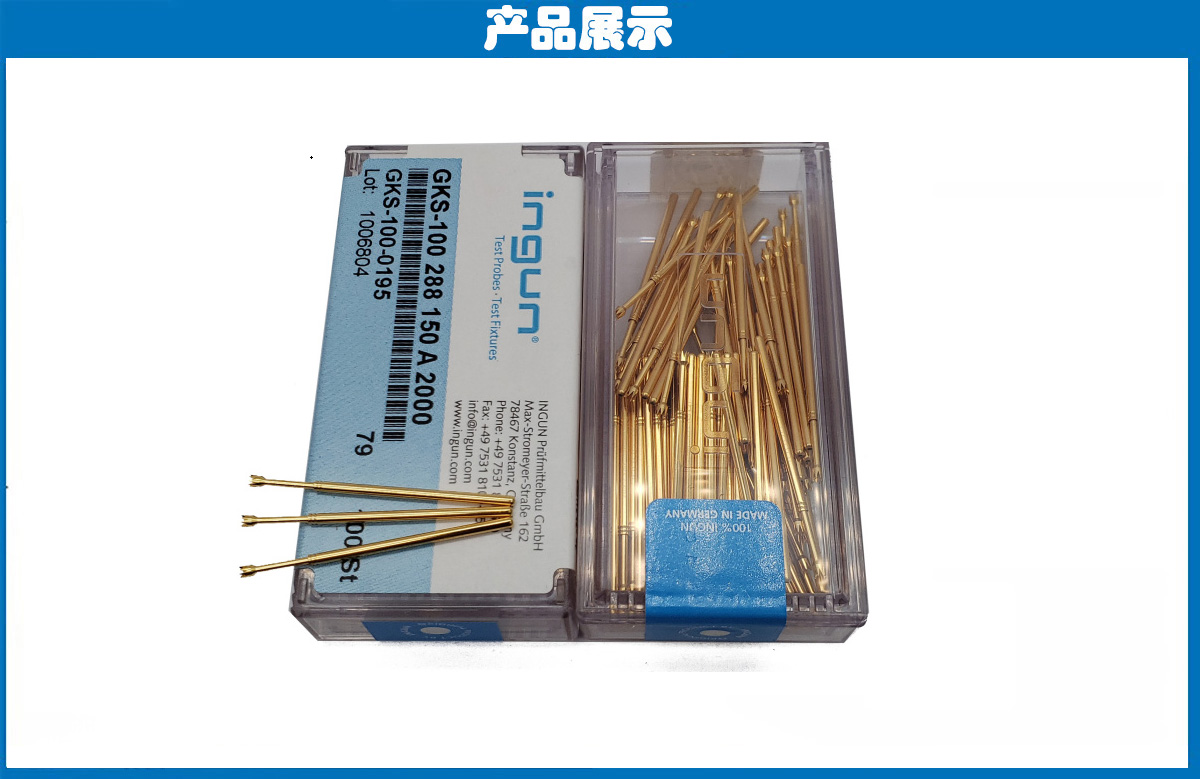

德國INGUN探針100 288 150

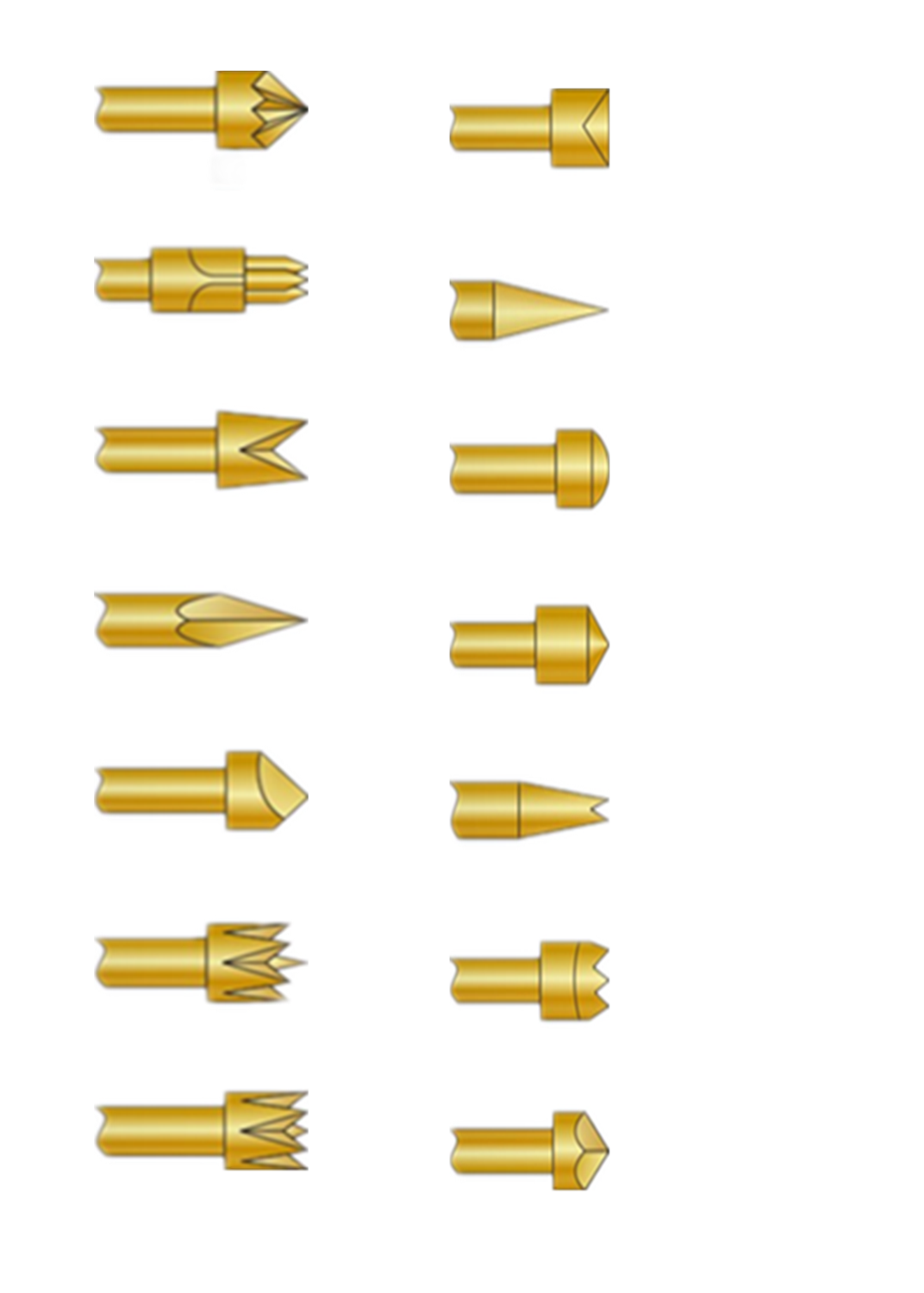

測試探針頭型簡介表（一）

探針是用來測試線路板的開路或短路的，在測試治具中，探針是一個媒介，探針放在針管里，探針頭的接觸待測物，另一端的套管引出線將信號傳導出去，接收回來的信號在測試機里處理；也可以通過探針的測試來傳輸電流活電壓來判斷線路板的情況。在測量中探針頭是主要的使用部位。探針的頭型分為很多種，因為不同的測試點需要不同的頭型；比如：梅花頭的被測點是平片或凹狀.......下面我給大家總結一下所有的探針頭型的用法吧（一）杯頭 ——主要用于接觸接頭，測試長導腳，端子及繞線柱尖頭 ——主要用于接觸焊盆，測試導腳、焊點及污染之PC板或穿刺污染層，刺透力一般。圓頭 —— 一般用于接觸焊盆、焊墊及金手指，確保不留牙印。圓錐頭 —— 測試貫空孔，焊墊及金手指小四爪 —— 測試焊墊及金手指 ，適合細線測試，不沾灰塵及污染物梅花頭 —— 測試長導腳
