測試探針頭型的使用方法

測試探針表面鍍金，內部有平均壽命3萬~10萬次的高性能彈簧，通常線路板的探針有很多的規格，選用探針主要是根據線路板(PCB)板的中心距和被測點的形狀而定的，PCB板上所要測試的點與點之間越近，選用探針的外徑也就越細。

探針主要是有三個部分組成的，以上三個部分組裝成一根探針。另外還有外套管，可以連焊接線。

1、針管：主要是以磷銅為材料外面鍍金。

2、彈簧：主要是琴鋼線和不銹鋼彈簧線。

3、針頭：主要是鈹銅 (SK4)鍍鎳或者鍍金。

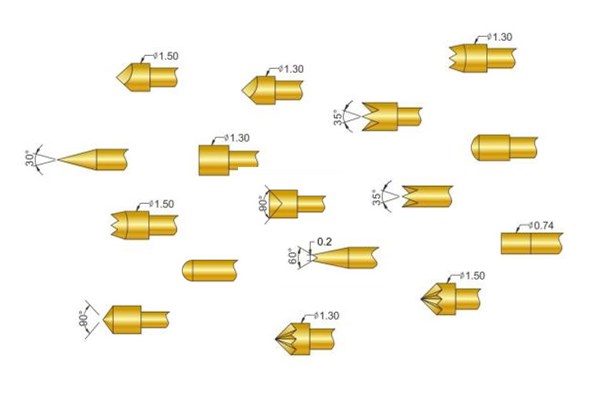

今天介紹主要介紹的測試探針頭型怎么使用

測試探針頭型——凹頭：測試長導腳，端子及繞線柱

測試探針頭型——尖頭：測試導腳及焊點 測試——污染之PC板或穿刺污染層

測試探針頭型——大圓頭：測試金手指及焊墊確保接觸不留牙印

測試探針頭型——圓錐頭：測試貫穿孔,焊墊及金手指

測試探針頭型——小四爪：測試焊墊及金手指，適細線測試，不沾灰塵及污染物

測試探針頭型——九齒梅花頭：測試長導腳，端子，繞線柱，焊點及焊墊

測試探針頭型——三面尖：測試貫穿孔，焊墊及金手指

測試探針頭型——鉆石頭：測試貫穿孔，焊墊及金手指不沾灰塵及污染物

測試探針頭型——三尖頭：測試導腳及焊點。測試——污染之PC板或穿刺污染層 鋼質針尖，壽命佳

測試探針頭型——大四爪：經常用于接觸元件腳，由于灰塵和松香堆積在針頭，所以不鼓勱用于免清洗的板子
